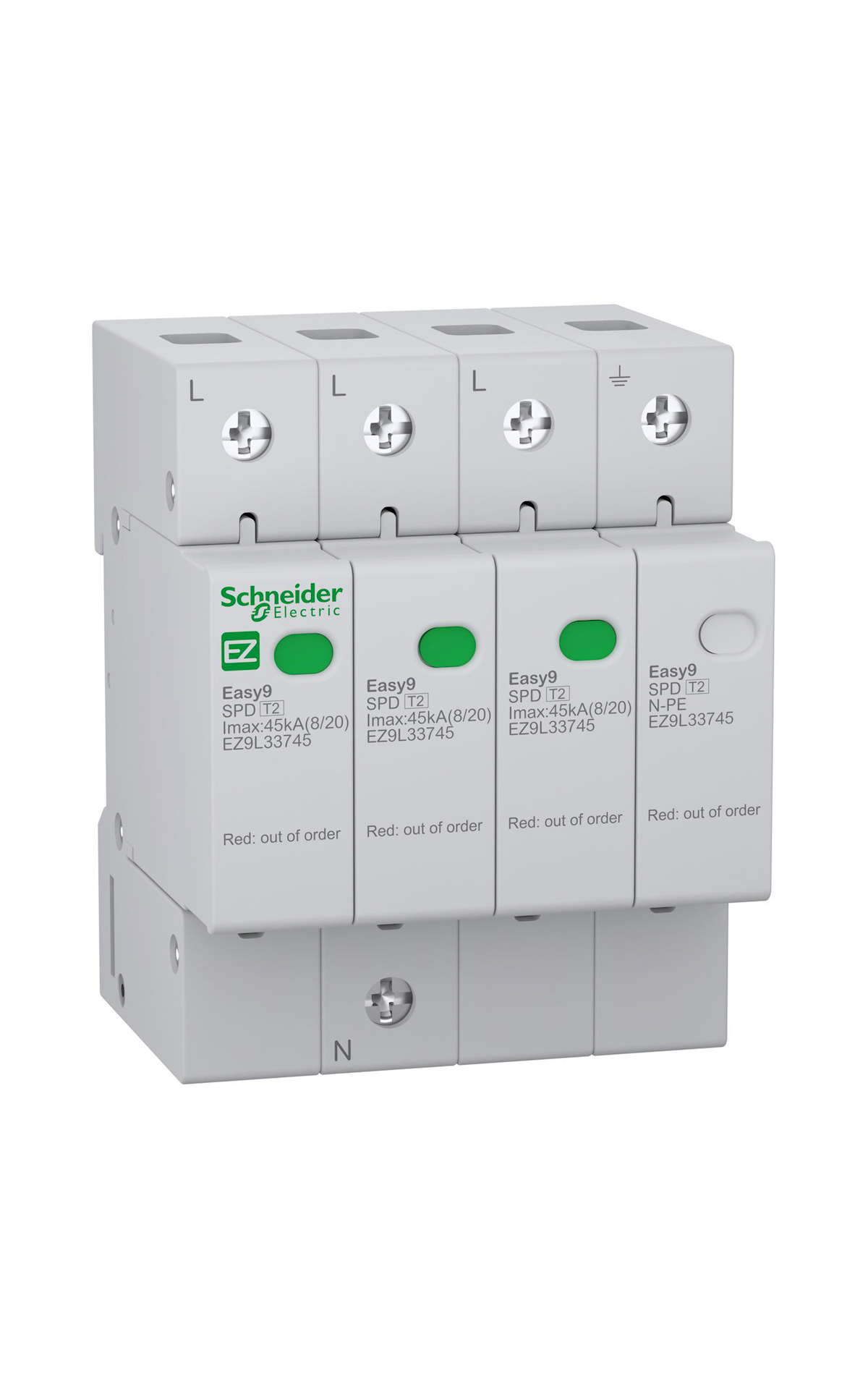

Schneider Electric Easy9 Pro EZ9L33745 túlfeszültség-korlátozó kisfeszültségű villamos elosztóhálózatok tranziens túlfeszültségekkel szembeni védelmére szolgál. A készülék T2 (2-es típusú), 3P+N kialakítású, maximális levezetési árama 45 kA, névleges levezetési árama pedig 20 kA.
Cikkszám: EZ9L33745
Rendelhető
Schneider Electric Easy9 Pro EZ9L33745 túlfeszültség-korlátozó kisfeszültségű villamos elosztóhálózatok tranziens túlfeszültségekkel szembeni védelmére szolgál. A készülék T2 (2-es típusú), 3P+N kialakítású, maximális levezetési árama 45 kA, névleges levezetési árama pedig 20 kA. 230/400 V AC hálózatokhoz, TT és TN-S földelési rendszerekben használható.
| Gyártó | Schneider Electric |
| Termékcsalád | Easy9 Pro |
| Cikkszám | EZ9L33745 |
| Terméktípus | Túlfeszültség-korlátozó (SPD) |
| Túlfeszültség-levezető osztály | T2 / 2-es típus |
| Pólusok | 3P + N |
| Hálózati feszültség | 230/400 V AC |
| Technológia | MOV + GDT |
| Névleges levezetési áram (In) | 20 kA (L/N és N/PE) |
| Maximális levezetési áram (Imax) | 45 kA (L/N és N/PE) |
| Maximális tartós üzemi feszültség (Uc) | 275 V L/N és N/PE |
| Feszültségvédelmi szint (Up) | 1,5 kV |
| Válaszidő | ≤ 25 ns |
| Földelési rendszer | TT, TN-S |
| Leválasztó eszköz | Társított kismegszakító 400 V-on |
| Távoli jelzés | Nincs |
| Helyi jelzés | Zöld/piros állapotjelző |
| Szerelési mód | Klipszes, DIN-sín |
| Modulszélesség | 8 × 9 mm / 72 mm |
| Magasság | 90 mm |
| Szélesség | 72 mm |
| Mélység | 66,2 mm |
| Szín | Szürke (RAL 7035) |
| Csatlakoztatható vezeték | 5–35 mm², merev vagy rugalmas |
| Meghúzási nyomaték | 3,5 Nm |
| Szabvány | IEC 61643-11 |
| EAN / GTIN | 3606480586798 |
Alkalmazás: Háromfázisú kisfeszültségű villamos hálózatok védelmére a kapcsolási műveletek és közvetett villámhatások következtében kialakuló tranziens túlfeszültségekkel szemben. A 45 kA maximális levezetési áramú T2 készülék magas kockázati szintű alkalmazásokhoz is ajánlott.
