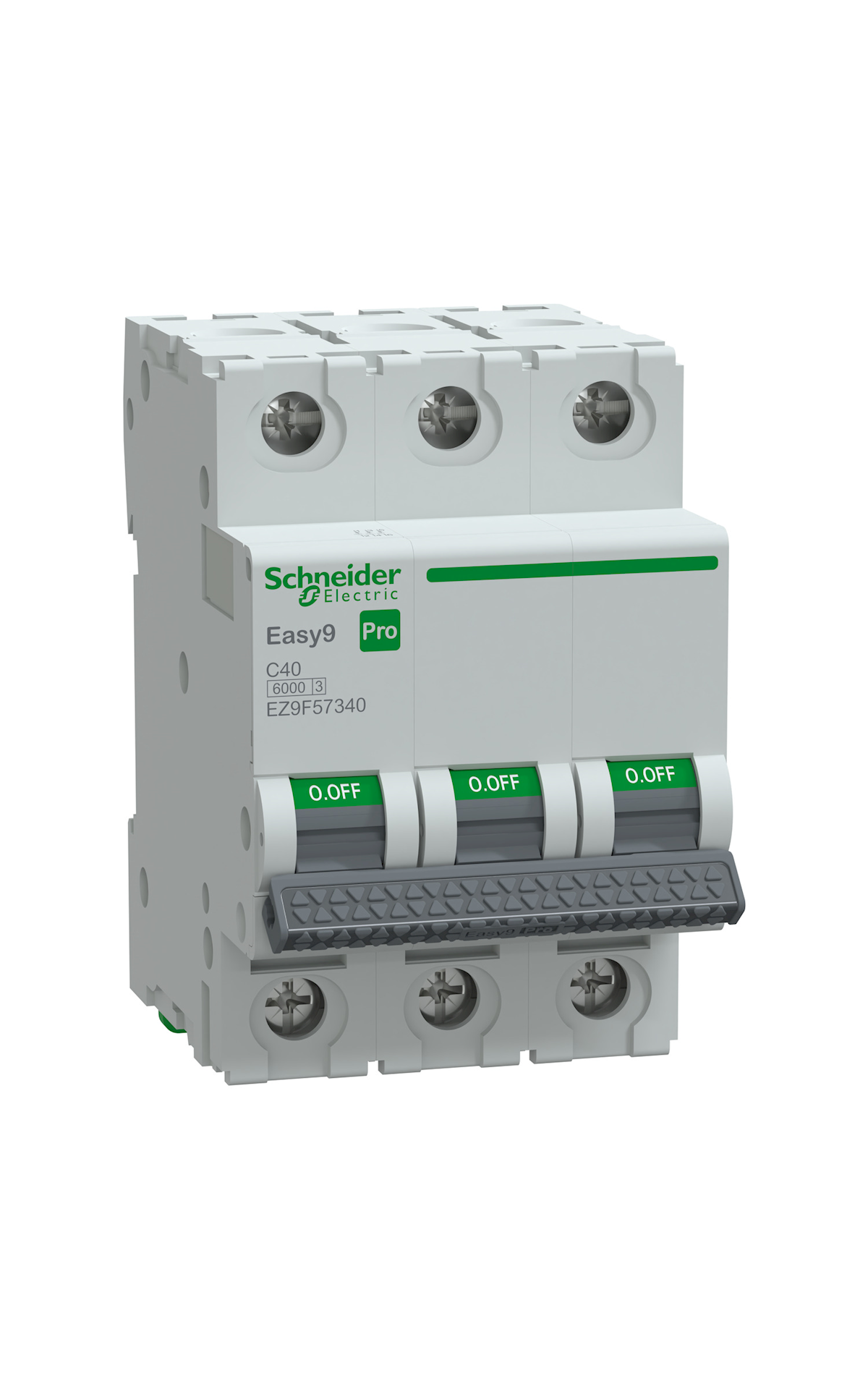

A Schneider Electric Easy9 Pro EZ9F57340 hárompólusú, 40 A névleges áramú, C kioldási karakterisztikájú kismegszakító túlterhelés és rövidzárlat elleni védelemhez. DIN-sínre szerelhető, névleges zárlati megszakítóképessége 6 kA az IEC/EN 60898-1 szerint.
Cikkszám: EZ9F57340
Készleten
Schneider Electric Easy9 Pro EZ9F57340 hárompólusú kismegszakító kisfeszültségű villamos áramkörök túlterhelés- és rövidzárlat-védelmére szolgál. A készülék 40 A névleges áramú, C kioldási karakterisztikájú, 3 pólusú kivitel. Névleges rövidzárlati megszakítóképessége 6 kA az IEC/EN 60898-1 szabvány szerint.
| Gyártó | Schneider Electric |
| Termékcsalád | Easy9 Pro |
| Cikkszám | EZ9F57340 |
| Terméktípus | Kismegszakító (MCB) |
| Pólusok száma | 3P |
| Védett pólusok száma | 3 |
| Névleges áram (In) | 40 A |
| Kioldási karakterisztika | C |
| Mágneses kioldási tartomány | 5–10 × In |
| Kioldóegység | Termikus-mágneses |
| Névleges üzemi feszültség (Ue) | 415 V AC |
| Hálózati frekvencia | 50/60 Hz |
| Névleges megszakítóképesség | 6000 A (6 kA) |
| Szigetelési feszültség (Ui) | 500 V |
| Lökőfeszültség-állóság (Uimp) | 4 kV |
| Áramkorlátozási osztály | 3 |
| Mechanikai élettartam | 20 000 ciklus |
| Villamos élettartam | 10 000 ciklus |
| Méretek (Ma × Sz × Mé) | 85 × 54 × 77 mm |
| Tömeg | 354 g |
| Védettség | IP20 |
| Üzemi hőmérséklet | -30 … +70 °C |
| Leválasztásra alkalmas | Igen |
| Csatlakozás | Biconnect, felhúzható sorkapocs |
| Vezeték keresztmetszet | 1–35 mm² merev / 1–25 mm² rugalmas |
| Fázissín kompatibilitás | Felső: tűs / alsó: tűs vagy villás |
| Szerelési mód | 35 mm DIN-sín |
| Szabvány | IEC/EN 60898-1 |
Alkalmazás: Háromfázisú kisfeszültségű villamos áramkörök túlterhelés- és rövidzárlat-védelmére. A C karakterisztika 5–10 × In mágneses kioldási tartománya miatt mérsékelt bekapcsolási áramlökéssel rendelkező fogyasztókhoz is megfelelő. A Biconnect csatlakozás rugalmas bekötést, a pozitív érintkezőállás-jelzés pedig biztonságosabb üzemeltetést tesz lehetővé.
