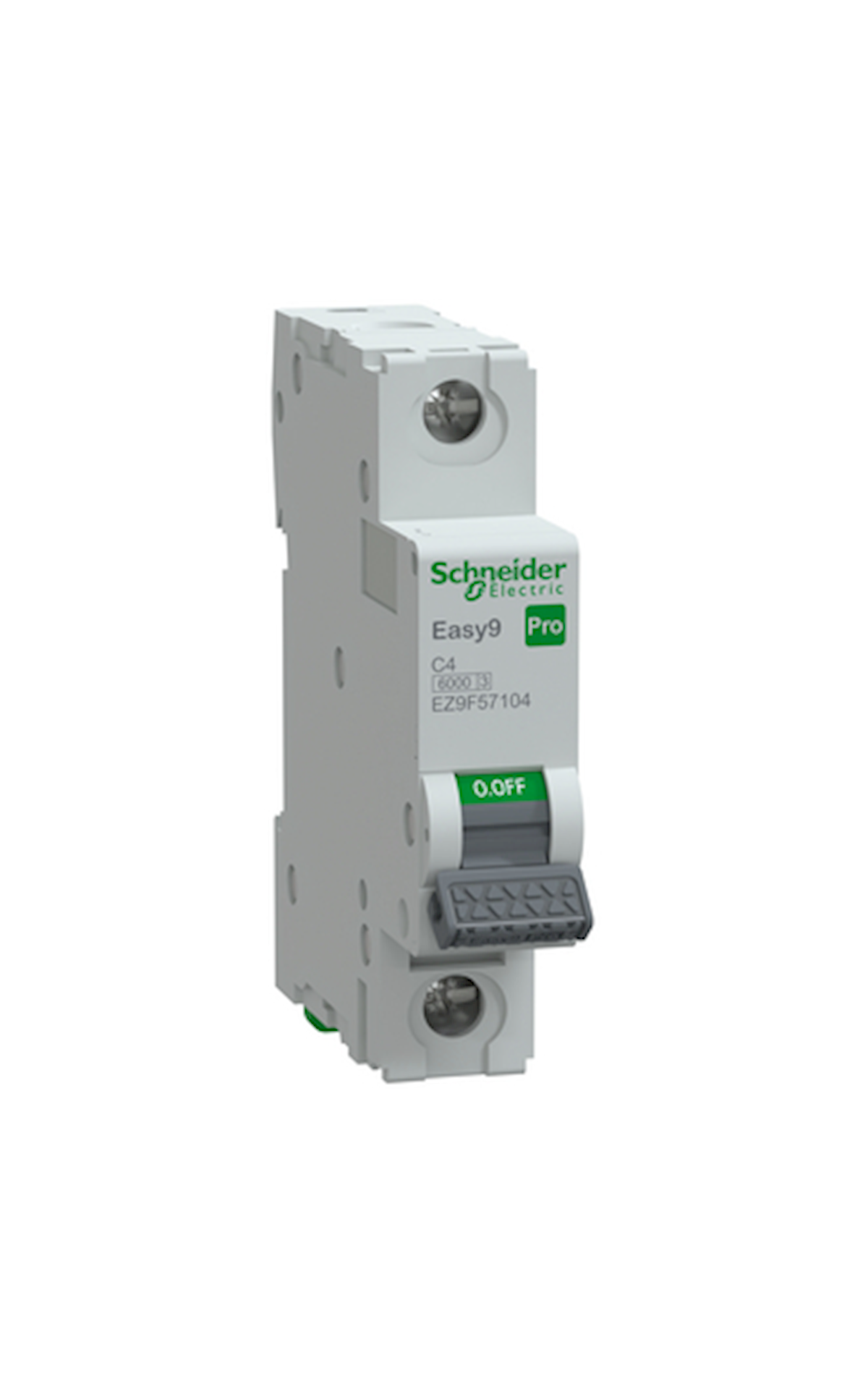

A Schneider Electric Easy9 Pro EZ9F57104 egypólusú, 4 A névleges áramú, C kioldási karakterisztikájú kismegszakító túlterhelés és rövidzárlat elleni védelemhez. DIN-sínre szerelhető, névleges zárlati megszakítóképessége 6 kA az IEC/EN 60898-1 szerint.
Cikkszám: EZ9F57104
Készleten
Schneider Electric Easy9 Pro EZ9F57104 egypólusú kismegszakító kisfeszültségű AC áramkörök túlterhelés- és rövidzárlat-védelmére szolgál. A készülék 4 A névleges áramú, C kioldási karakterisztikájú, termikus-mágneses kioldású és DIN-sínre szerelhető. Az IEC/EN 60898-1 szerinti névleges rövidzárlati megszakítóképessége 6 kA.
| Gyártó | Schneider Electric |
| Termékcsalád | Easy9 Pro |
| Cikkszám | EZ9F57104 |
| Terméktípus | Kismegszakító (MCB) |
| Pólusok száma | 1P |
| Védett pólusok száma | 1 |
| Névleges áram (In) | 4 A |
| Kioldási karakterisztika | C |
| Névleges üzemi feszültség (Ue) | 240 V AC |
| Frekvencia | 50/60 Hz |
| Megszakítóképesség (Icn) | 6 kA |
| Mágneses kioldási tartomány | 5–10 × In |
| Kioldóegység | Termikus-mágneses |
| Névleges szigetelési feszültség (Ui) | 500 V |
| Lökőfeszültség-állóság (Uimp) | 4 kV |
| Áramkorlátozási osztály | 3 |
| Túlfeszültségi kategória | III |
| Modulszélesség | 1 modul / 18 mm |
| Méretek | 85 × 18 × 77 mm |
| Tömeg | 104 g |
| Védettség | IP20 |
| Üzemi hőmérséklet | -30 °C … +70 °C |
| Mechanikai élettartam | 20 000 ciklus |
| Villamos élettartam | 10 000 ciklus |
| Vezeték – tömör | 1–25 mm² |
| Vezeték – többerű | 1–16 mm² |
| Szabvány | IEC/EN 60898-1 |
| EAN / GTIN | 3606487610625 |
Alkalmazás: Kisfeszültségű villamos áramkörök túlterhelés- és rövidzárlat-védelmére. A C karakterisztika 5–10 × In mágneses kioldási tartománnyal rendelkezik, a készülék pedig az IEC/EN 60898-1 szabvány szerint leválasztásra is alkalmas.
