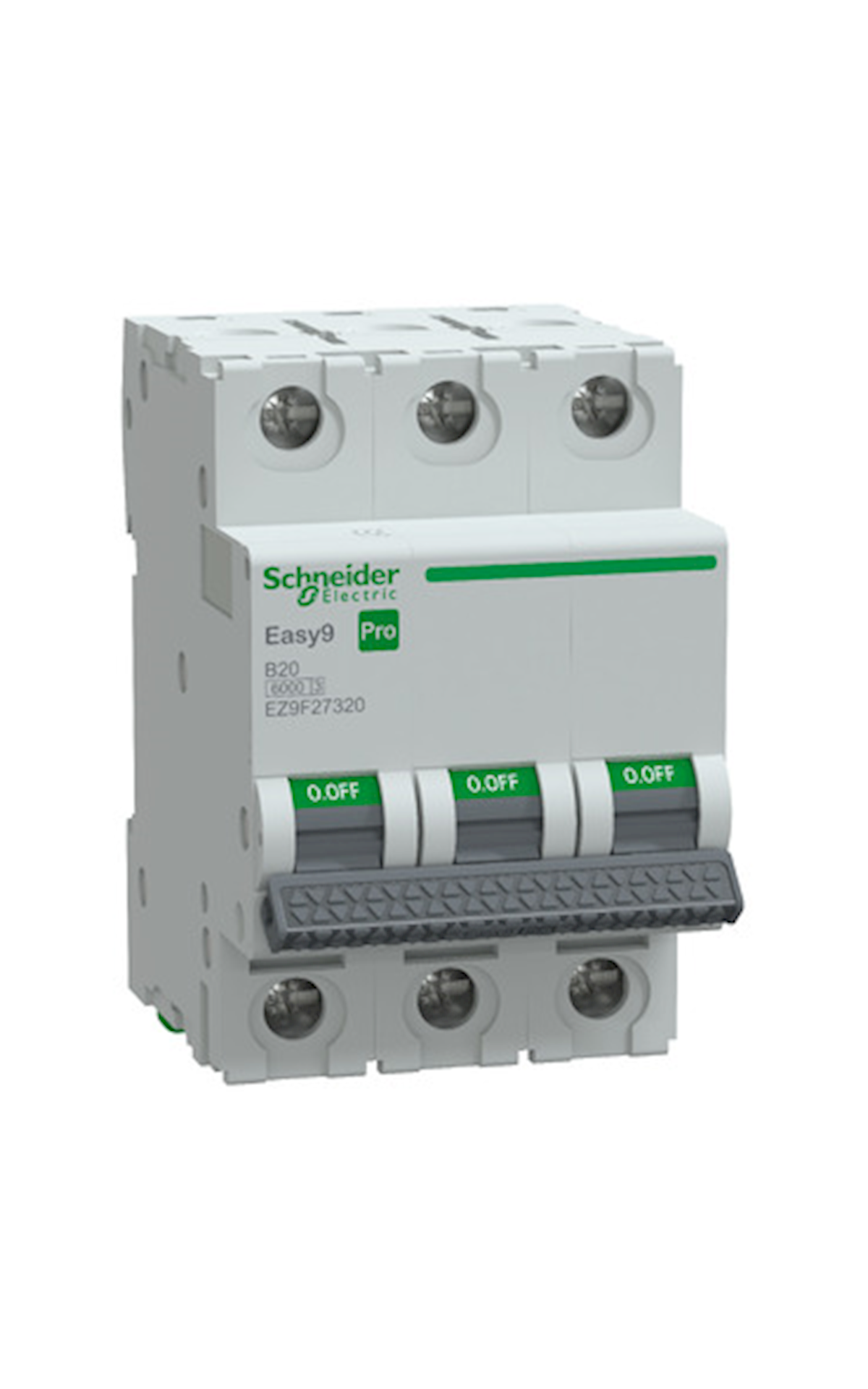

A Schneider Electric Easy9 Pro EZ9F27320 hárompólusú, 20 A névleges áramú, B kioldási karakterisztikájú kismegszakító túlterhelés és rövidzárlat elleni védelemhez. DIN-sínre szerelhető, névleges zárlati megszakítóképessége 6 kA az IEC/EN 60898-1 szerint.
Cikkszám: EZ9F27320
Készleten
Schneider Electric Easy9 Pro EZ9F27320 hárompólusú kismegszakító kisfeszültségű villamos áramkörök túlterhelés- és rövidzárlat-védelmére szolgál. A készülék 20 A névleges áramú, B kioldási karakterisztikájú, 3 pólusú, 3 védett pólussal rendelkező kivitel. Névleges rövidzárlati megszakítóképessége 6 kA az IEC/EN 60898-1 szabvány szerint.
| Gyártó | Schneider Electric |
| Termékcsalád | Easy9 Pro |
| Cikkszám | EZ9F27320 |
| Terméktípus | Kismegszakító (MCB) |
| Pólusok száma | 3P |
| Védett pólusok száma | 3 |
| Névleges áram (In) | 20 A |
| Kioldási karakterisztika | B |
| Mágneses kioldási tartomány | 3–5 × In |
| Kioldóegység | Termikus-mágneses |
| Hálózat típusa | AC |
| Névleges üzemi feszültség (Ue) | 415 V AC |
| Hálózati frekvencia | 50/60 Hz |
| Névleges megszakítóképesség | 6000 A (6 kA) |
| Szigetelési feszültség (Ui) | 500 V AC |
| Lökőfeszültség-állóság (Uimp) | 4 kV |
| Áramkorlátozási osztály | 3 |
| Mechanikai élettartam | 20 000 ciklus |
| Villamos élettartam | 10 000 ciklus |
| Védettség | IP20 |
| Leválasztásra alkalmas | Igen |
| Csatlakozás | Biconnect, felhúzható sorkapocs |
| Fázissín kompatibilitás | Tűs vagy villás |
| Szerelési mód | 35 mm DIN-sín |
| Szabvány | IEC/EN 60898-1 |
Alkalmazás: Háromfázisú kisfeszültségű villamos áramkörök túlterhelés- és rövidzárlat-védelmére. A B karakterisztika 3–5 × In mágneses kioldási tartománya elsősorban kisebb bekapcsolási áramlökéssel rendelkező fogyasztók, világítási és általános célú áramkörök védelméhez alkalmas.
