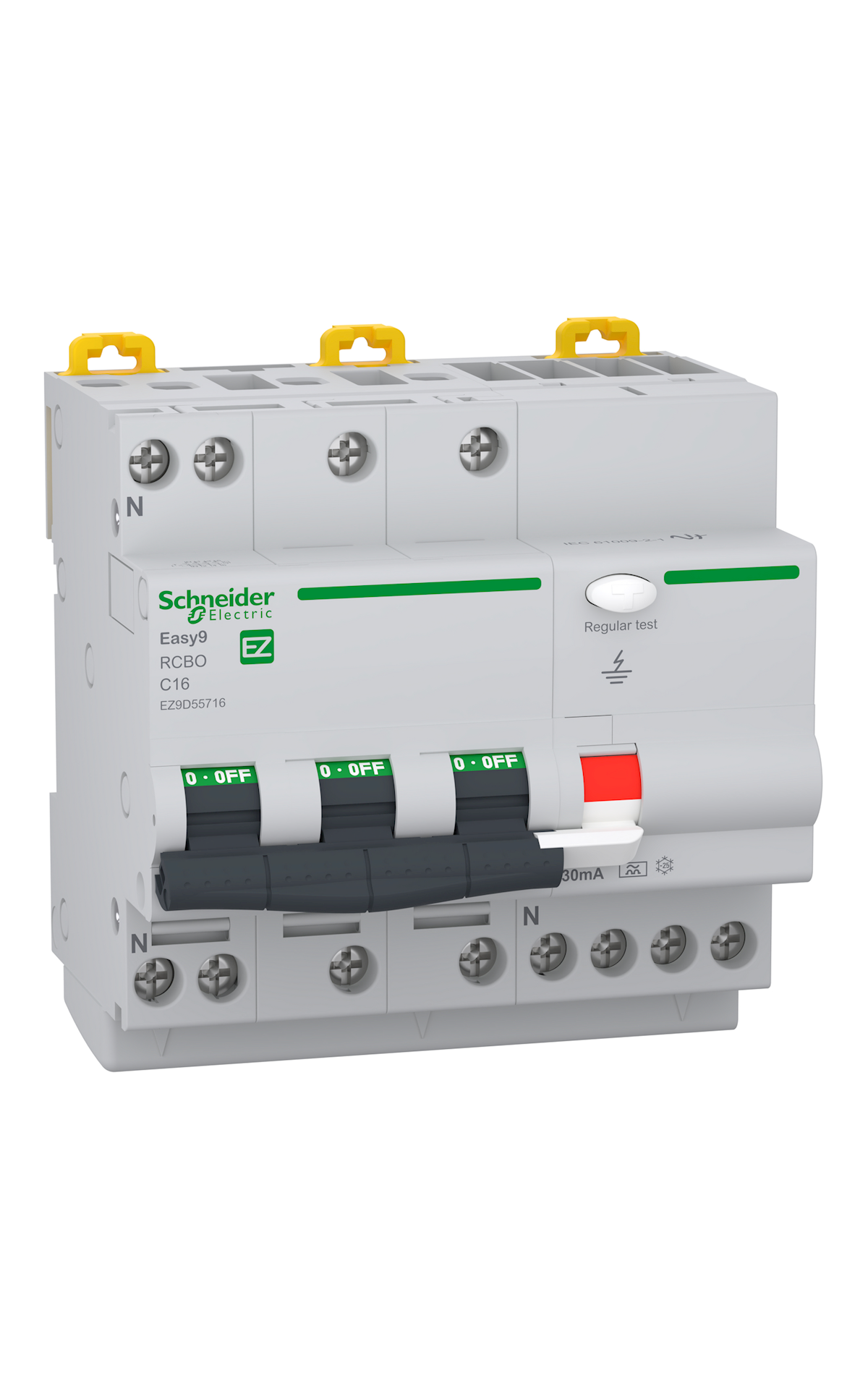

A Schneider Electric Easy9 Pro EZ9D55716 A típusú áramvédős kismegszakító túláram- és hibaáram-védelmet egyesít egy készülékben. 3P+N kivitelű, C karakterisztikájú, 16 A névleges áramú és 30 mA névleges érzékenységű készülék.
Cikkszám: EZ9D55716
Készleten
Schneider Electric Easy9 Pro EZ9D55716 áramvédős kismegszakító (RCBO) egyetlen készülékben biztosít túlterhelés-, rövidzárlat- és hibaáram-védelmet. A készülék 3P+N póluskiosztású, 16 A névleges áramú, C kioldási karakterisztikájú, névleges hibaáram-érzékenysége 30 mA. A típusú hibaáram-védelemmel rendelkezik, névleges rövidzárlati megszakítóképessége pedig 6 kA 400 V AC hálózaton.
| Gyártó | Schneider Electric |
| Termékcsalád | Easy9 Pro |
| Cikkszám | EZ9D55716 |
| Terméktípus | Áramvédős kismegszakító (RCBO) |
| Pólusok száma | 3P+N |
| Védett pólusok száma | 3 |
| Nullavezető helyzete | Bal |
| Névleges áram (In) | 16 A |
| Kioldási karakterisztika | C |
| Névleges hibaáram (IΔn) | 30 mA |
| Hibaáram-védelem típusa | A típus |
| Hibaáram-védelem késleltetése | Pillanatnyi |
| Hálózat típusa | AC |
| Földelési rendszer | TN |
| Hálózati frekvencia | 50/60 Hz |
| Megszakítóképesség (Icn) | 6 kA / 400 V AC |
| Üzemi zárlati megszakítóképesség (Ics) | 6 kA |
| Mágneses kioldási tartomány | 5–10 × In |
| Kioldóegység | Termikus-mágneses |
| Szivárgóáram-védelmi technológia | Feszültségfüggő |
| Áramkorlátozási osztály | 3 |
| Névleges szigetelési feszültség (Ui) | 400 V |
| Lökőfeszültség-állóság (Uimp) | 4 kV |
| Érintkező helyzetjelző | Igen |
| Leválasztásra alkalmas | Igen |
| Modulszélesség | 4 modul |
| Szerelési mód | DIN-sín |
| Szabvány | IEC/EN 61009-1 |
| EAN / GTIN | 3606487671534 |
Alkalmazás: Háromfázisú végáramkörök komplett védelmére használható, ahol túlterhelés-, rövidzárlat- és 30 mA-es hibaáram-védelem egyaránt szükséges. Az A típusú érzékelés váltakozó szinuszos és pulzáló egyenáramú hibaáramok érzékelésére is alkalmas.
