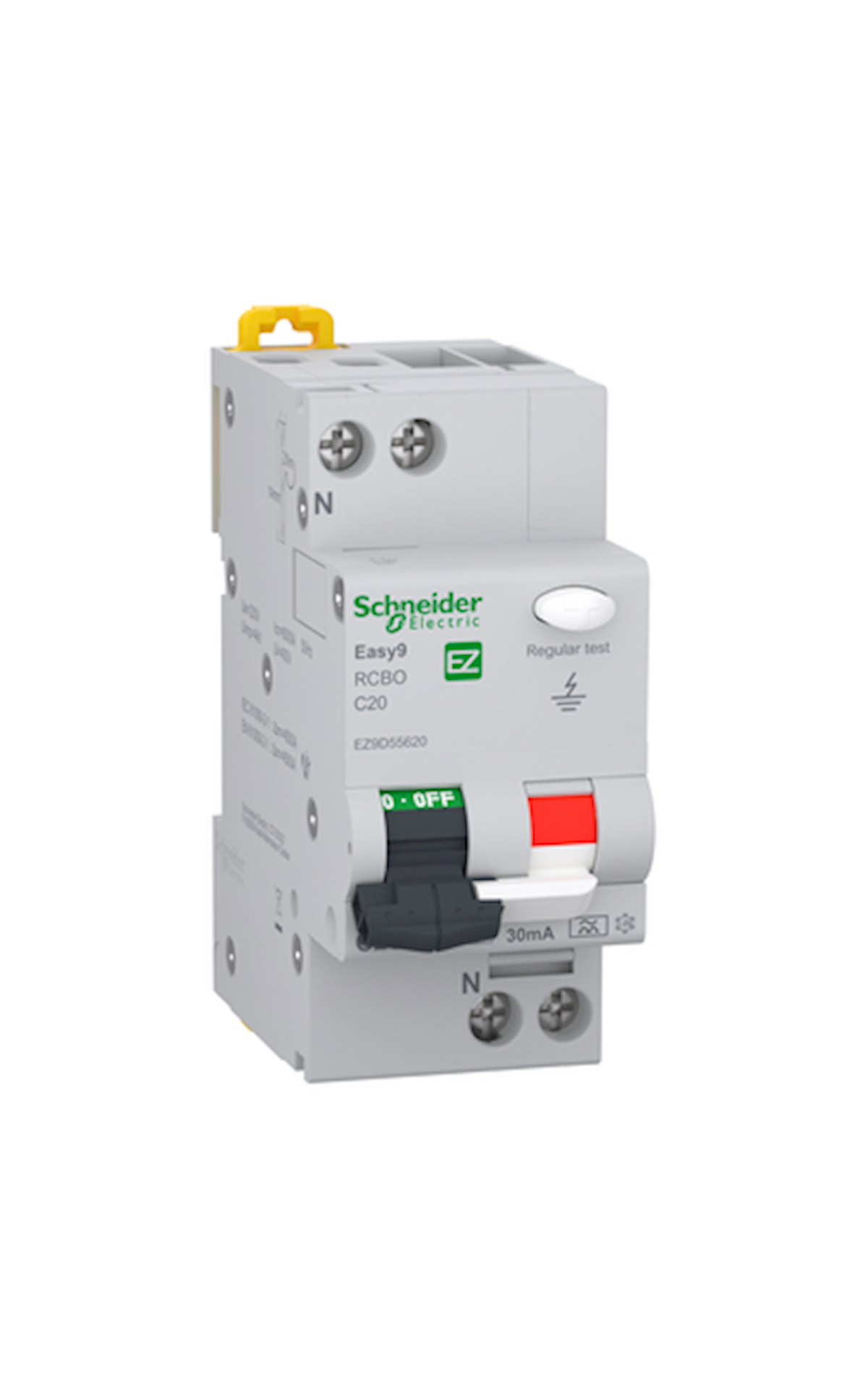

A Schneider Electric Easy9 Pro EZ9D55620 A típusú áramvédős kismegszakító túláram- és hibaáram-védelmet egyesít egy készülékben. 1P+N kivitelű, C karakterisztikájú, 20 A névleges áramú és 30 mA névleges érzékenységű készülék.
Cikkszám: EZ9D55620
Rendelhető
Schneider Electric Easy9 Pro EZ9D55620 áramvédős kismegszakító (RCBO) egyetlen készülékben biztosít túlterhelés-, rövidzárlat- és hibaáram-védelmet. A készülék 1P+N póluskiosztású, 20 A névleges áramú, C kioldási karakterisztikájú, névleges hibaáram-érzékenysége 30 mA. A típusú hibaáram-védelemmel rendelkezik, névleges rövidzárlati megszakítóképessége 6 kA 230 V AC hálózaton.
| Gyártó | Schneider Electric |
| Termékcsalád | Easy9 Pro |
| Cikkszám | EZ9D55620 |
| Terméktípus | Áramvédős kismegszakító (RCBO) |
| Pólusok száma | 1P+N |
| Nullavezető helyzete | Bal |
| Védett pólusok száma | 1 |
| Névleges áram (In) | 20 A |
| Kioldási karakterisztika | C |
| Névleges hibaáram (IΔn) | 30 mA |
| Hibaáram-védelem típusa | A típus |
| Hibaáram-védelem késleltetése | Pillanatnyi / nem késleltetett |
| Névleges üzemi feszültség (Ue) | 230 V AC |
| Hálózati frekvencia | 50/60 Hz |
| Megszakítóképesség (Icn) | 6 kA / 230 V AC |
| Üzemi zárlati megszakítóképesség (Ics) | 6 kA |
| Mágneses kioldási tartomány | 5–10 × In |
| Kioldóegység | Termikus-mágneses |
| Áramkorlátozási osztály | 3 |
| Névleges szigetelési feszültség (Ui) | 400 V |
| Lökőfeszültség-állóság (Uimp) | 4 kV |
| Modulszélesség | 2 modul |
| Beépítési mélység | 50 mm |
| Szerelési mód | DIN-sín |
| Védettség | IP20 |
| Vezeték – tömör | 1–16 mm² |
| Vezeték – többerű | 1–10 mm² |
| Szabvány | IEC/EN 61009-1 |
| EAN / GTIN | 3606487671404 |
Alkalmazás: Egyfázisú végáramkörök komplett védelmére használható, ahol túlterhelés-, rövidzárlat- és 30 mA-es hibaáram-védelem egyaránt szükséges. Az A típusú érzékelés váltakozó szinuszos és pulzáló egyenáramú hibaáramok érzékelésére is alkalmas.
