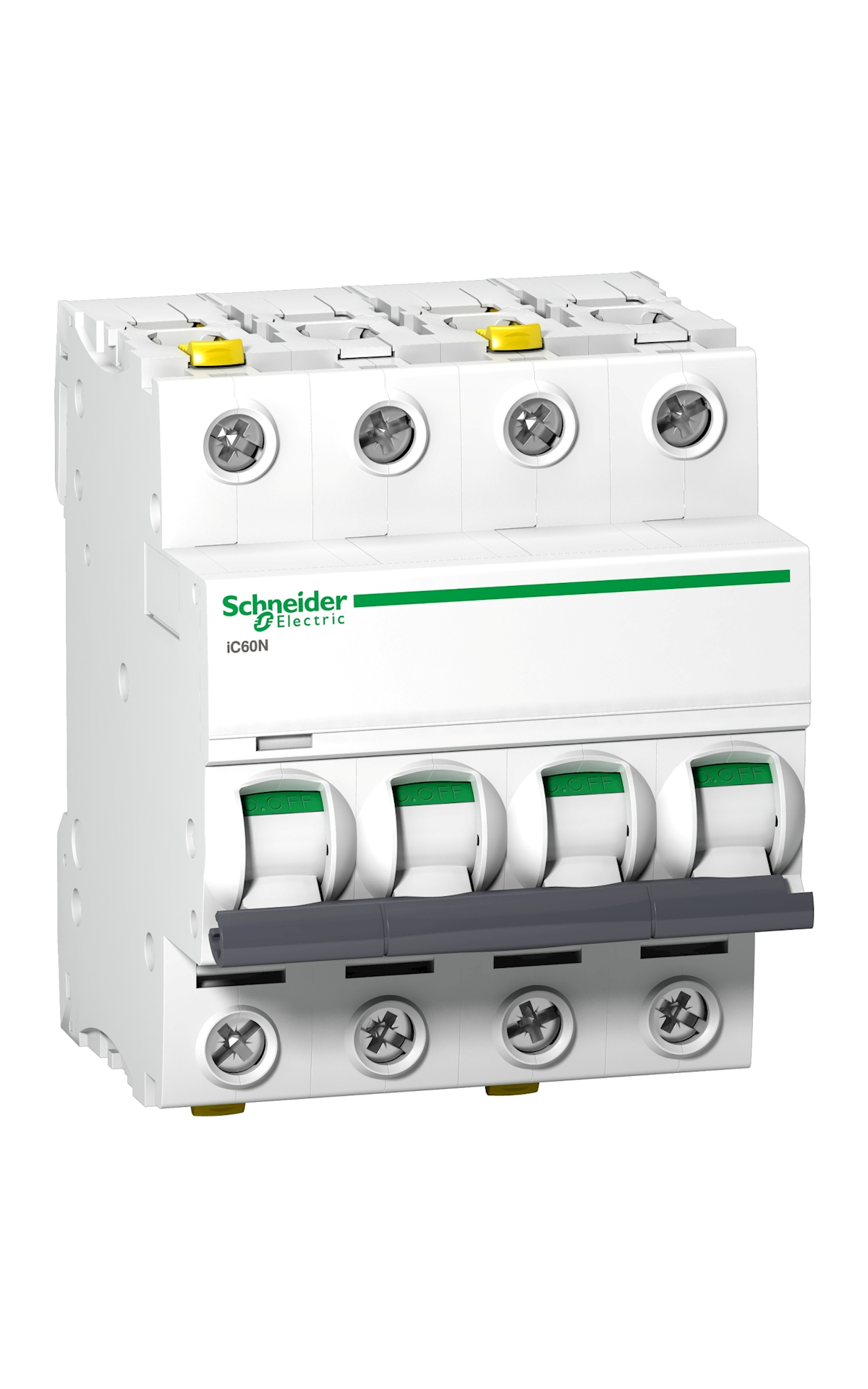

A Schneider Electric Acti9 iC60N A9F03750 3P-N kivitelű, 50 A névleges áramú, B kioldási karakterisztikájú kismegszakító túlterhelés és rövidzárlat elleni védelemhez. DIN-sínre szerelhető moduláris készülék elosztók és kapcsolószekrények számára.
Cikkszám: A9F03750
Rendelhető
Schneider Electric Acti9 iC60N A9F03750 kismegszakító kisfeszültségű villamos áramkörök túlterhelés- és rövidzárlat-védelmére szolgál. A készülék 3P+N póluskiosztású, 50 A névleges áramú és B kioldási karakterisztikájú. Névleges rövidzárlati megszakítóképessége 6 kA az IEC/EN 60898-1 szabvány szerint.
| Gyártó | Schneider Electric |
| Termékcsalád | Acti9 iC60N |
| Cikkszám | A9F03750 |
| Terméktípus | Kismegszakító (MCB) |
| Póluskiosztás | 3P+N |
| Védett pólusok száma | 3 |
| Névleges áram (In) | 50 A |
| Kioldási karakterisztika | B |
| Mágneses kioldási tartomány | 3–5 × In |
| Kioldóegység | Termikus-mágneses |
| Hálózat típusa | AC |
| Névleges üzemi feszültség (Ue) | 400 V AC |
| Hálózati frekvencia | 50/60 Hz |
| Megszakítóképesség – IEC/EN 60898-1 | 6000 A (6 kA) |
| Szigetelési feszültség (Ui) | 500 V |
| Lökőfeszültség-állóság (Uimp) | 6 kV |
| VisiTrip kioldásjelzés | Igen |
| VisiSafe biztonsági funkció | Igen |
| Védettség | IP20 |
| Szerelési mód | 35 mm DIN-sín |
| Üzemi hőmérséklet | -35 … +70 °C |
| Szabványok | IEC/EN 60898-1, IEC/EN 60947-2 |
Alkalmazás: Háromfázisú, nullavezetővel rendelkező kisfeszültségű áramkörök túlterhelés- és rövidzárlat-védelmére. A B karakterisztika 3–5 × In mágneses kioldási tartománya elsősorban kisebb bekapcsolási áramlökéssel rendelkező fogyasztók és általános célú áramkörök védelméhez alkalmas. A VisiTrip rendszer megkönnyíti a kioldott áramkör azonosítását, míg a VisiSafe funkció fokozza a biztonságot leválasztási és karbantartási munkák során.
