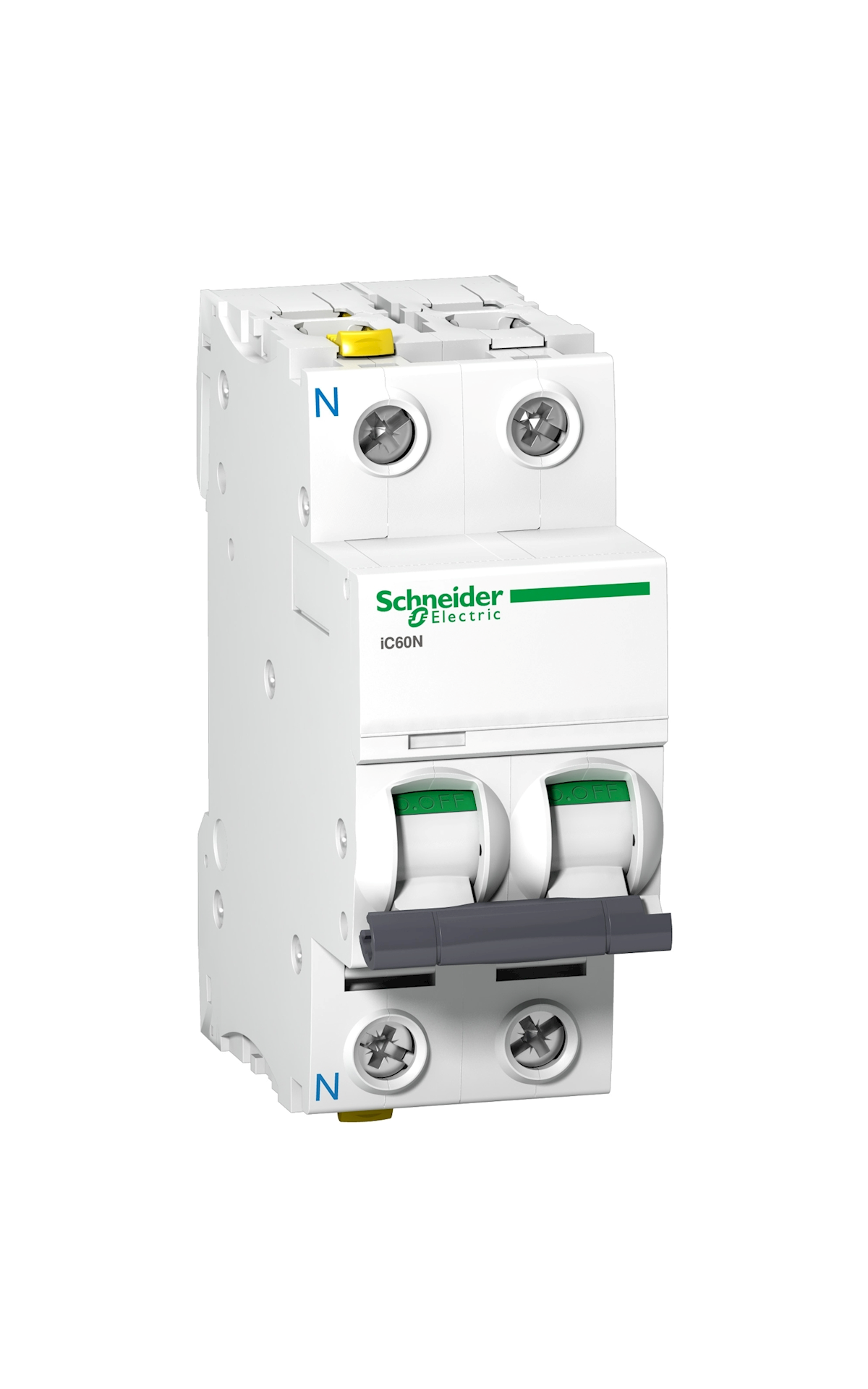

A Schneider Electric Acti9 iC60N A9F03620 1P-N kivitelű, 20 A névleges áramú, B kioldási karakterisztikájú kismegszakító túlterhelés és rövidzárlat elleni védelemhez. DIN-sínre szerelhető moduláris készülék elosztók és kapcsolószekrények számára.
Cikkszám: A9F03620
Rendelhető
Schneider Electric Acti9 iC60N A9F03620 kismegszakító kisfeszültségű villamos áramkörök túlterhelés- és rövidzárlat-védelmére szolgál. A készülék 1P+N póluskiosztású, 20 A névleges áramú és B kioldási karakterisztikájú. Névleges rövidzárlati megszakítóképessége 6 kA az IEC/EN 60898-1, illetve 10 kA az IEC/EN 60947-2 szabvány szerint.
| Gyártó | Schneider Electric |
| Termékcsalád | Acti9 iC60N |
| Cikkszám | A9F03620 |
| Terméktípus | Kismegszakító (MCB) |
| Póluskiosztás | 1P+N |
| Névleges áram (In) | 20 A |
| Kioldási karakterisztika | B |
| Kioldóegység | Termikus-mágneses |
| Névleges feszültség | 230 V AC |
| Hálózati frekvencia | 50/60 Hz |
| Megszakítóképesség – IEC/EN 60898-1 | 6000 A (6 kA) |
| Megszakítóképesség – IEC/EN 60947-2 | 10 kA |
| Szigetelési feszültség (Ui) | 500 V |
| Védettség | IP20 |
| VisiTrip kioldásjelzés | Igen |
| VisiSafe érintkezőállás-jelzés | Igen |
| Vezeték-keresztmetszet – merev | 1–25 mm² |
| Vezeték-keresztmetszet – hajlékony | 1–16 mm² |
| Modulszélesség | 2 modul |
| Méretek (Ma × Sz × Mé) | 85 × 36 × 78,5 mm |
| Tömeg | kb. 236 g |
| Üzemi hőmérséklet | -35 … +70 °C |
| Szerelési mód | 35 mm DIN-sín |
| EAN / GTIN | 3606480440137 |
| Szabványok | IEC/EN 60898-1, IEC/EN 60947-2 |
Alkalmazás: Lakossági, kereskedelmi és ipari kisfeszültségű áramkörök túlterhelés- és rövidzárlat-védelmére. A B karakterisztika elsősorban kis bekapcsolási áramlökésű fogyasztókhoz alkalmazható. A VisiTrip rendszer megkönnyíti a kioldott készülék azonosítását, míg a VisiSafe funkció egyértelmű visszajelzést biztosít az érintkezők biztonságos nyitott állapotáról.
