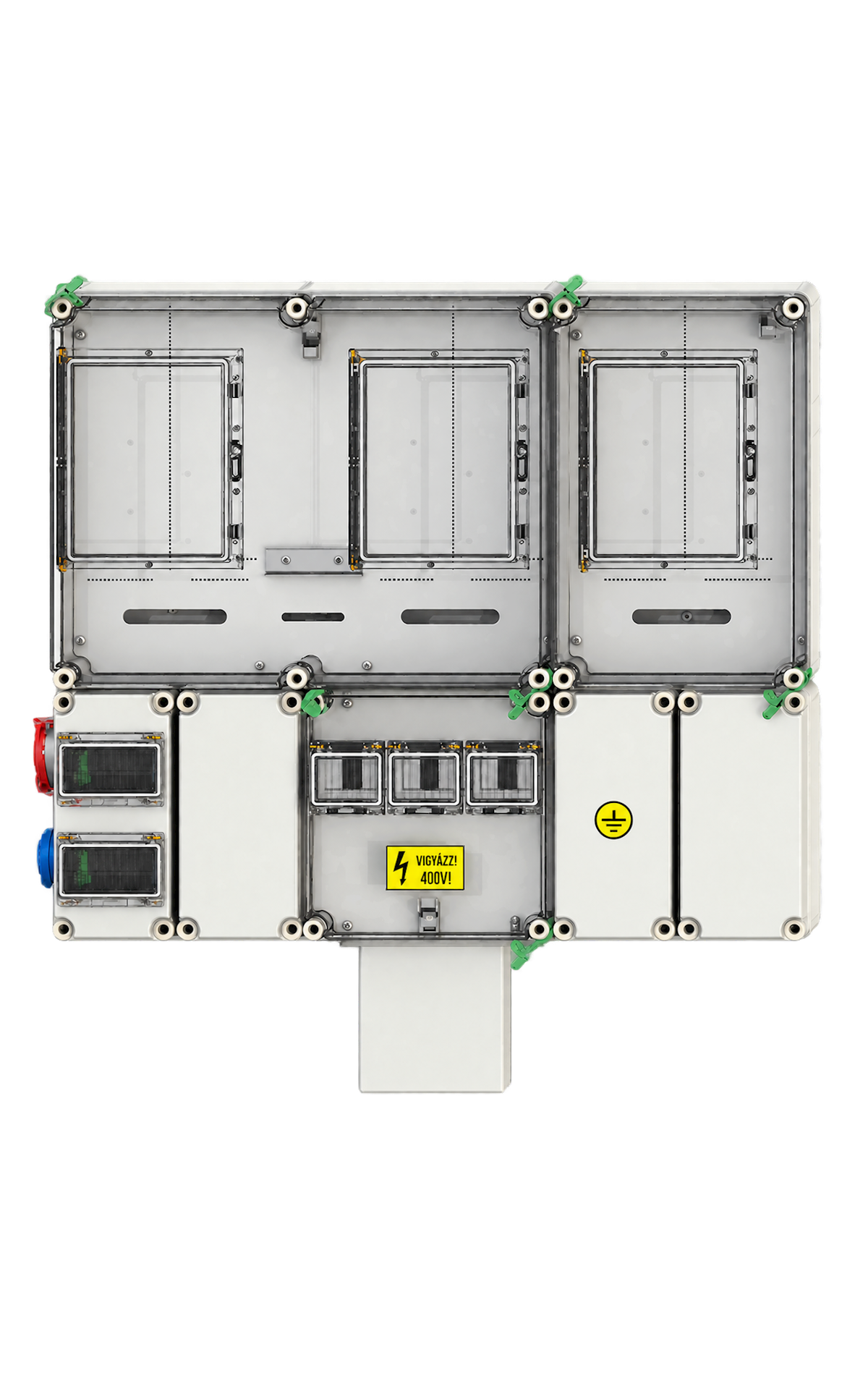

Csatári Plast PVT 7590 Á-V-H Fm-SZ KF-3Fi-U kombinált fogyasztásmérő szekrény, 80/32/80 A, 230/400 V-os dugaljakkal

A PVT 7590 Á-V-H Fm-SZ KF-3Fi-U szabadvezetékes kombinált fogyasztásmérő szekrény FSK és 2×6 modulos elosztókkal, valamint 230 és 400 V-os dugaljjal. Áramvédős kismegszakítót és túlfeszültség-levezetőt tartalmaz, kompletten vezetékezve.

Cikkszám: PVT 7590 Á-V-H Fm-SZ KF-3Fi-U

Rendelhető

  • 501 444 Ft
-
+

Csatári Plast PVT 7590 Á-V-H Fm-SZ KF-3Fi-U kombinált fogyasztásmérő szekrény

Egy felhasználási hely általános, vezérelt és H tarifás fogyasztásméréséhez kialakított, szabadvezetékes, felületre szerelhető kombinált mérőszekrény. A kompletten vezetékezett kivitel 230 és 400 V-os dugaljat, fogyasztói elosztókat, áramvédős kismegszakítót, túlfeszültség-levezetőt és fő földelősínt tartalmaz.

Főbb jellemzők

  • Egy felhasználási hely
  • Általános, vezérelt és H tarifás fogyasztásméréshez
  • M63–80 A általános direkt mérés
  • V32 A vezérelt mérés
  • H63–80 A tarifás mérés
  • Szabadvezetékes csatlakozás
  • Felületre szerelhető kivitel
  • 2 db PVT 1530 FSK fogyasztói elosztó
  • 1 db PVT 1530 ÁK 2×6 fogyasztói elosztó
  • PVT 1530 FF fő földelősín
  • 1 db 3 pólusú, 16 A-es, 230 V-os dugalj
  • 1 db 5 pólusú, 16 A-es, 400 V-os dugalj
  • Áramvédős kismegszakító
  • Túlfeszültség-levezető
  • Kompletten vezetékezett kivitel
  • IP65 védettség
  • IK08 mechanikai ütésállóság
  • II. érintésvédelmi osztály
  • Csatári–Jáger rendszerengedélyes kivitel

Műszaki adatok

Gyártó Csatári Plast
Típus PVT 7590 Á-V-H Fm-SZ KF-3Fi-U
Gyártói cikkszám CSP24.E1273Fi
Felhasználási helyek száma 1
Mérési funkciók Általános, vezérelt és H tarifás mérés
Általános mérés M63–80 A direkt mérés
Vezérelt mérés V32 A
H tarifás mérés H63–80 A
Névleges feszültség 3 × 230/400 V
Csatlakozás Szabadvezetékes
Szerelés Felületre szerelhető
Fogyasztói elosztók 2 db PVT 1530 FSK és 1 db PVT 1530 ÁK 2×6
Moduláris készüléktér 2 × 6 modul
Fő földelősín PVT 1530 FF
230 V-os dugalj 1 db 3P, 16 A, 230 V
400 V-os dugalj 1 db 5P, 16 A, 400 V
Beépített védelem Áramvédős kismegszakító és túlfeszültség-levezető
Vezetékezés Kompletten vezetékezve
Védettség IP65
Ütésállóság IK08
Érintésvédelmi osztály II.
Névleges rövid idejű határáram 30 kA
Névleges lökőfeszültség-állóság 6 kV
Szélesség 750 mm
Magasság 900 mm
Mélység 205 mm
Csatári Plast PVT 7590 Á-V-H Fm-SZ KF-3Fi-U kombinált fogyasztásmérő szekrény, 80/32/80 A, 230/400 V-os dugaljakkal
