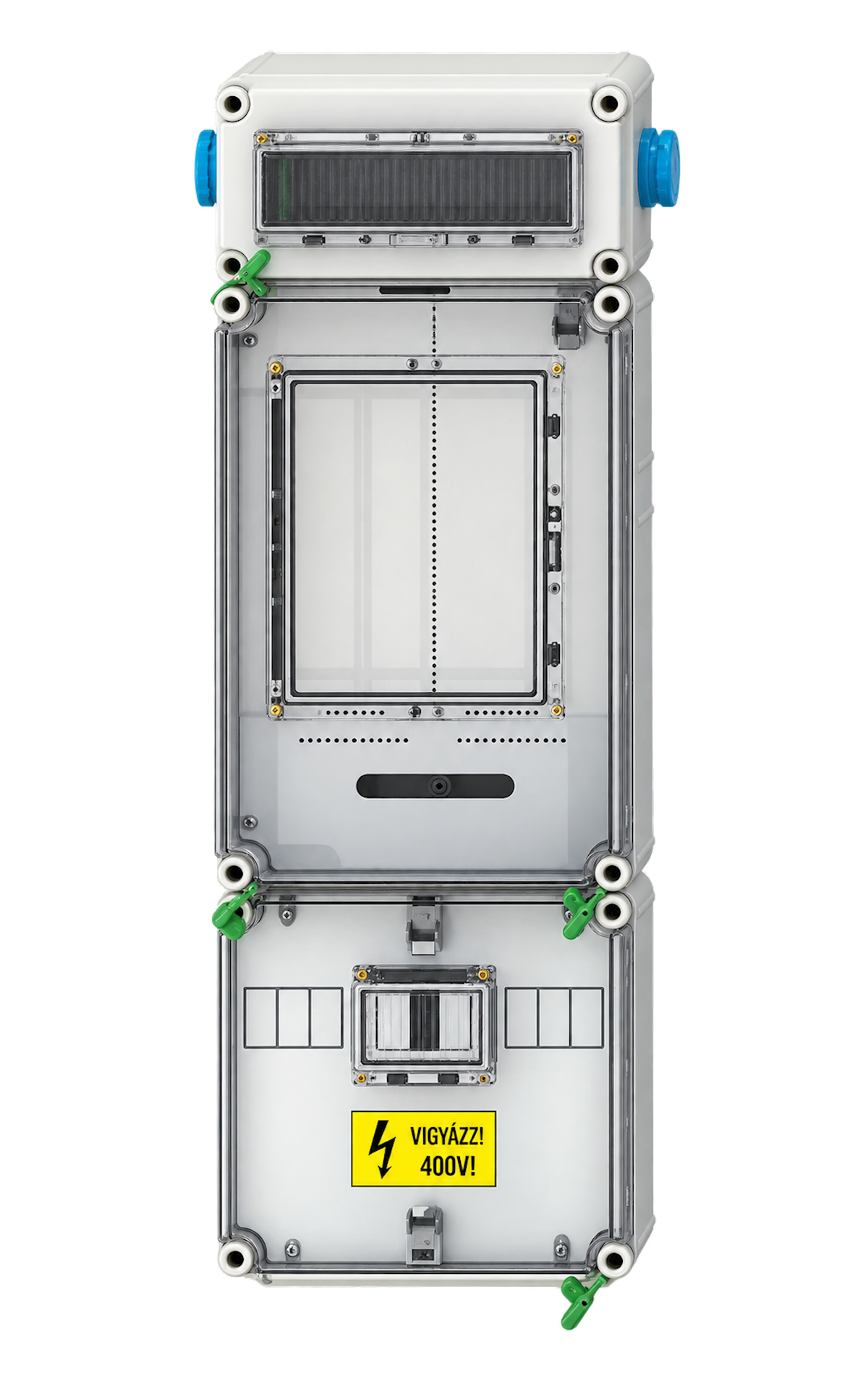

A PVT 3075 Fm-SZ ÁK 12-3Fi-U szabadvezetékes fogyasztásmérő szekrény felső elhelyezésű, 12 modulos elosztóval, valamint 230 és 400 V-os dugaljjal. Kismegszakítókat, FI-relét és túlfeszültség-levezetőt tartalmaz, kompletten vezetékezve.
Cikkszám: PVT 3075 Fm-SZ ÁK 12-1Fi-U
Rendelhető
Egy felhasználási helyes, M63–80 A direkt méréshez kialakított, szabadvezetékes, felületre szerelhető fogyasztásmérő szekrény. A kompletten vezetékezett kivitel felső elhelyezésű, 12 modulos mért elosztót, 230 és 400 V-os dugaljat, kismegszakítókat, Fi-relét és túlfeszültség-levezetőt tartalmaz.
| Gyártó | Csatári Plast |
| Típus | PVT 3075 Fm-SZ ÁK 12-3Fi-U |
| Gyártói cikkszám | CSP24.E1233Fi |
| Felhasználási helyek száma | 1 |
| Mérési mód | M63–80 A direkt mérés |
| Névleges feszültség | 3 × 230/400 V |
| Csatlakozás | Szabadvezetékes |
| Csőadapter | A50 |
| Szerelés | Felületre szerelhető |
| Fázisszám | 1 / 3 fázis |
| Mért elosztó elhelyezése | Felső |
| Modulok száma | 12 |
| Szerelősín | 288 mm hosszú, magasított TS 35 kalapsín |
| Sorkapcsok | PE és N |
| 230 V-os dugalj | 1 db 3P, 16 A, 230 V |
| 400 V-os dugalj | 1 db 5P, 16 A, 400 V |
| Kismegszakítók | 1 db 1P C16 és 1 db 3P C16 |
| Fi-relé | 4P, 40 A, 30 mA |
| Túlfeszültség-védelem | Túlfeszültség-levezető |
| Vezetékezés | Kompletten vezetékezve |
| Védettség | IP65 |
| Ütésállóság | IK08 |
| Érintésvédelmi osztály | II. |
| Névleges rövid idejű határáram | 30 kA |
| Névleges lökőfeszültség-állóság | 6 kV |
| Szélesség | 300 mm |
| Magasság | 750 mm |
| Mélység | 205 mm |
