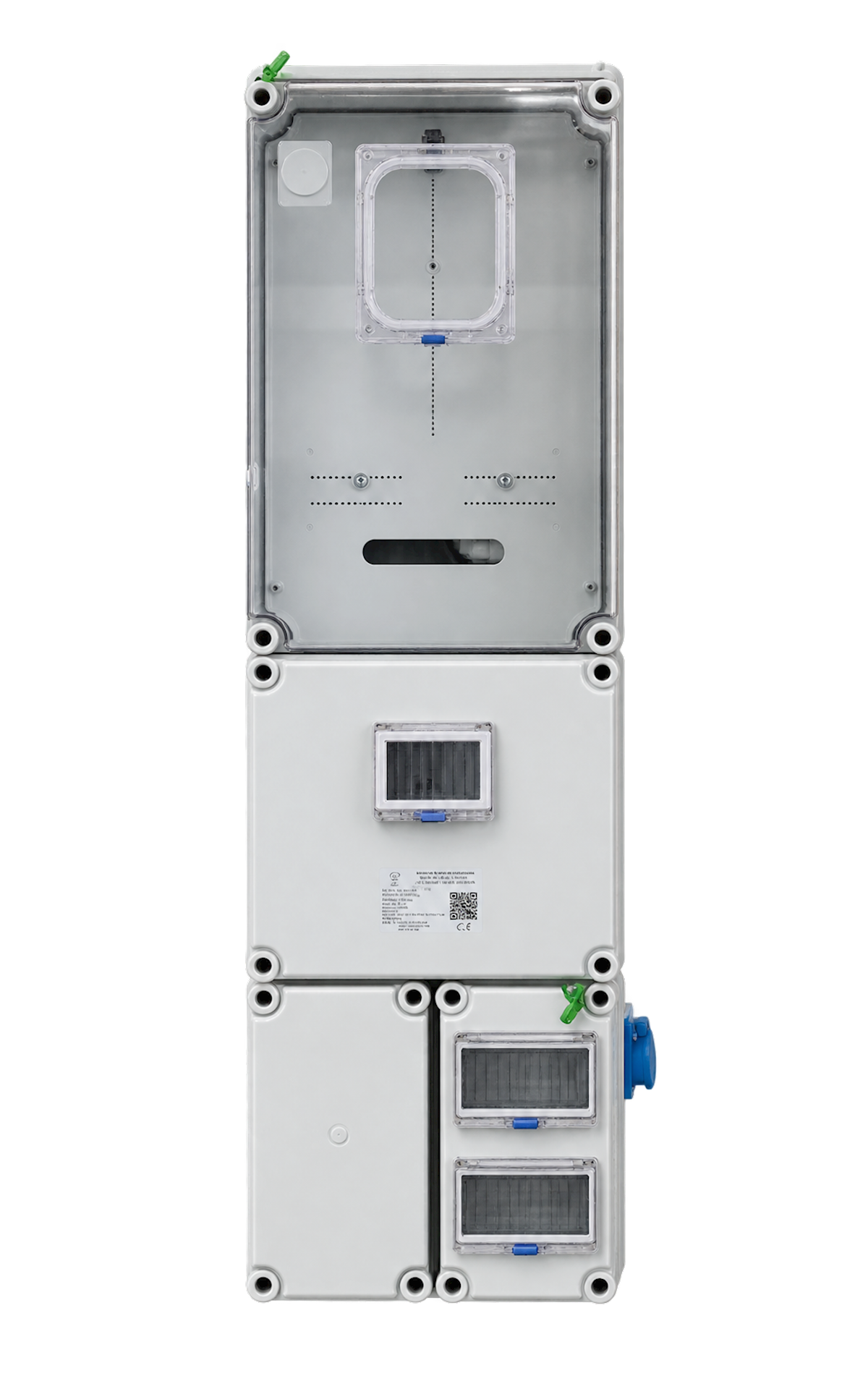

A PVT 3075 Fm-K FO 2×6 ÁK-3Fi-U földkábeles fogyasztásmérő szekrény FSK és 2×6 modulos elosztóval, valamint 230 és 400 V-os dugaljjal. Kismegszakítókat, FI-relét és túlfeszültség-levezetőt tartalmaz, kompletten vezetékezve.
Cikkszám: PVT 3075 Fm-K FO 2x6 ÁK-1Fi-U
Rendelhető
Egy felhasználási helyes, M63–80 A direkt méréshez kialakított, földkábeles, felületre szerelhető fogyasztásmérő szekrény. A kompletten vezetékezett kivitel FSK és 2×6 modulos fogyasztói elosztót, 230 és 400 V-os dugaljat, kismegszakítókat, Fi-relét és túlfeszültség-levezetőt tartalmaz.
| Gyártó | Csatári Plast |
| Típus | PVT 3075 Fm-K FO 2×6 ÁK-3Fi-U |
| Gyártói cikkszám | CSP24.E1243Fi |
| Felhasználási helyek száma | 1 |
| Mérési mód | M63–80 A direkt mérés |
| Névleges feszültség | 3 × 230/400 V |
| Csatlakozás | Földkábeles |
| Kábelbevezetés | FBD kábelbevezető |
| Szerelés | Felületre szerelhető |
| Fázisszám | 1 / 3 fázis |
| Mért oldali elosztók | PVT 1530 FSK és PVT 1530 ÁK 2×6 |
| Moduláris készüléktér | 2 × 6 modul |
| 230 V-os dugalj | 1 db 3P, 16 A, 230 V |
| 400 V-os dugalj | 1 db 5P, 16 A, 400 V |
| Beépített védelem | Kismegszakítók, Fi-relé és túlfeszültség-levezető |
| Vezetékezés | Kompletten vezetékezve |
| Védettség | IP65 |
| Ütésállóság | IK08 |
| Érintésvédelmi osztály | II. |
| Névleges rövid idejű határáram | 30 kA |
| Névleges lökőfeszültség-állóság | 6 kV |
| Szélesség | 300 mm |
| Magasság | 750 mm |
| Mélység | 205 mm |
